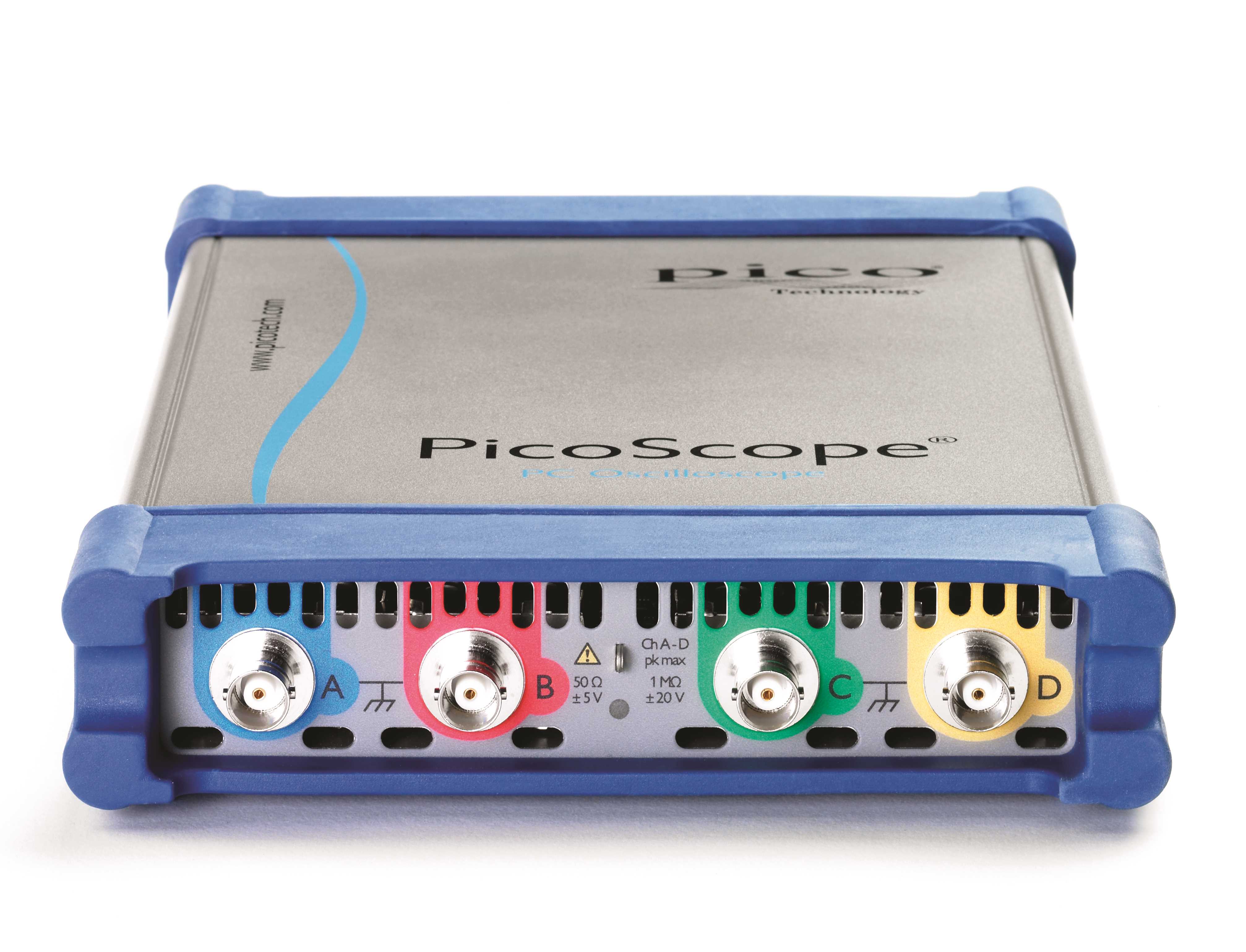

6000系列
深存储高性能USB示波器
PicoScope 6000系列是终极USB示波器。高端功能包括串行解码,掩码限制测试和分段存储器等。
和以前型号相比,具有更快的采样速度,更高的带宽,更深的存储器和更快的波形更新速率,可以和市场上任何一款USB示波器进行比对。
4通道
500 MHz带宽
5 GS / s实时采样
2 GS超深内存
每秒170,000个波形
任意波形发生器(AWG)
USB 3.0接口
Windows,Linux和Mac软件
一流的带宽,采样率和存储深度
PicoScope 6000系列示波器具有250 MHz至500 MHz的模拟带宽以及5 GS / s的实时采样率,可以显示200 ps时间分辨率的单脉冲。等效时间采样(ETS)模式将最大采样率提高到50 GS / s,从而为重复信号提供了20 ps的更精细的定时分辨率。
PicoScope 6000系列以任何价格为您提供了超深的缓冲存储器,可作为任何示波器的标准配置。SuperSpeed USB 3.0接口和硬件加速功能可确保即使长时间拍摄也能使显示流畅,响应迅速。其他示波器具有很高的最大采样率,但是如果没有深层存储,它们将无法长时间维持这些采样率。PicoScope 6404D上的2-gigasample缓冲区可以以5 GS / s的最大采样率保存两次200 ms的捕获。为了帮助管理所有这些数据,PicoScope可以使用两种缩放方法中的任意一种来缩放多达1亿倍。有缩放按钮以及概述窗口,可让您通过简单地用鼠标拖动来缩放和重新定位显示。
硬件加速引擎(HAL4)
启用深存储时,某些示波器会遇到困难;屏幕更新速度变慢,控件无响应。PicoScope 6000系列通过在示波器内部使用专用的硬件加速引擎来避免此限制。其大规模并行设计有效地创建了要在PC屏幕上显示的波形图像,并允许每秒25亿个样本的连续捕获和显示在屏幕上。
与基于PC和台式机的竞争性示波器相比,PicoScope示波器对深度存储器的管理要好得多。
PicoScope 6000系列配备了第四代硬件加速(HAL4)。这加快了示波器操作的速度,例如允许每秒超过170 000个波形的波形更新速率以及分段的存储/快速触发模式。硬件加速引擎可确保消除对USB连接或PC处理器性能成为瓶颈的任何担忧。
每秒170000个波形
评估示波器性能时要了解的一个重要规范是波形更新速率,它表示为每秒波形数。采样率表示示波器在一个波形或一个周期内对输入信号进行采样的频率,而波形捕获率是指示波器采集波形的速度。
具有高波形捕获率的示波器可以更好地直观了解信号行为,并大大提高了示波器快速捕获瞬态异常(如抖动,欠幅脉冲和毛刺)的可能性,您甚至可能都不知道这种情况。
PicoScope深度内存示波器使用硬件加速来实现每秒超过170 000个波形。
波形缓冲器和导航器
您是否曾经在波形上发现过毛刺,但到停止示波器时,波形就消失了吗?使用PicoScope,您不再需要担心缺少毛刺或其他瞬态事件。PicoScope可以将最后一万个示波器或频谱波形存储在其圆形波形缓冲区中。
缓冲导航器提供了一种导航和搜索波形的有效方法,可以有效地使您节省时间。诸如掩码限制测试之类的工具也可以用于扫描缓冲区中的每个波形,以查找违反掩码的情况。
信号完整性
大多数示波器都是按一定价格制造的。PicoScopes符合规范。
精心的前端设计和屏蔽可减少噪声,串扰和谐波失真。多年的示波器设计经验可以从改善的带宽平坦度和低失真中看出。
我们为产品的动态性能而感到自豪,并且与大多数示波器制造商不同,我们详细发布了我们的规格。结果很简单:探测电路时,您可以信任屏幕上看到的波形。
USB连接
USB连接不仅可以进行高速数据采集和传输,还可以方便快捷地从现场打印,复制,保存和通过电子邮件发送数据。
PicoScope 6000系列示波器具有SuperSpeed USB 3.0连接,可以使已经优化的数据传输过程和波形更新速率更快。USB 3.0连接的其他好处包括使用SDK时更快地保存波形和更快地以150 MS / s的速度无间隙连续流,而示波器仍与旧版USB系统向后兼容。
6000系列所有型号产品一览:
序号 | 型号 | 带宽 | 通道数 | 存储深度 | 采样率 |
1 | 6402C | 250 MHz | 4 | 256 MS | 5 GS/s |
2 | 6402D | 250 MHz | 4 | 512 MS | 5 GS/s |
3 | 6403C | 350 MHz | 4 | 512 MS | 5 GS/s |
4 | 6403D | 350 MHz | 4 | 1 GS | 5 GS/s |
5 | 6404C | 500 MHz | 4 | 1 GS | 5 GS/s |
6 | 6404D | 500 MHz | 4 | 2 GS | 5 GS/s |
