ZUS示波器双机互联，实现8通道同步测试

核心技术要求

• 示波器双机带宽保持一致，采样率同步；
• 型号可灵活配置，建议统一品牌以确保兼容性；
• 初次通过信号源校准双机时差，实现稳定的同步测试。

面临的技术挑战

传统示波器在多机互联应用中存在明显局限性：存储深度不足、触发条件受限、外部触发功能薄弱，且不同型号设备响应速度差异明显。这些因素严重制约多通道同步测试的精度和稳定性。

第一步：硬件配置与基础参数设置

示波器基础配置

• 耦合方式：DC 1MΩ

• 通道类型：电压型，比例设置为10:1

• 参数同步：两台设备的存储深度和采样率保持一致，以获得最佳同步效果

第二步：外部触发链路建立

触发信号配置流程

1. 使用同轴线缆将把A示波器的触发输出连接到B示波器的EXT通道。；

2. 设置B示波器【触发源】为EXT，【边沿类型】为“上升沿”，【触发方式】为“普通”；

3. 设置A示波器合适的触发条件，上升沿触发；

4. 先让B示波器运行再开启A示波器运行，使B处于等待A触发到来的状态；

5. 连接待测信号，开始执行同步测量。

1. 将一台ZUS5000系列示波器设为从机，其通道1探头接入1kHz标准信号源，主机通道1同时接入该信号源；

2. 测试结果如图1所示，两台不同型号示波器的级联同步误差仅为4.8μs，该参数完成了同步精度标定。后续测量时计算两台设备通道间的时间偏差ΔX即可获得准确数据。

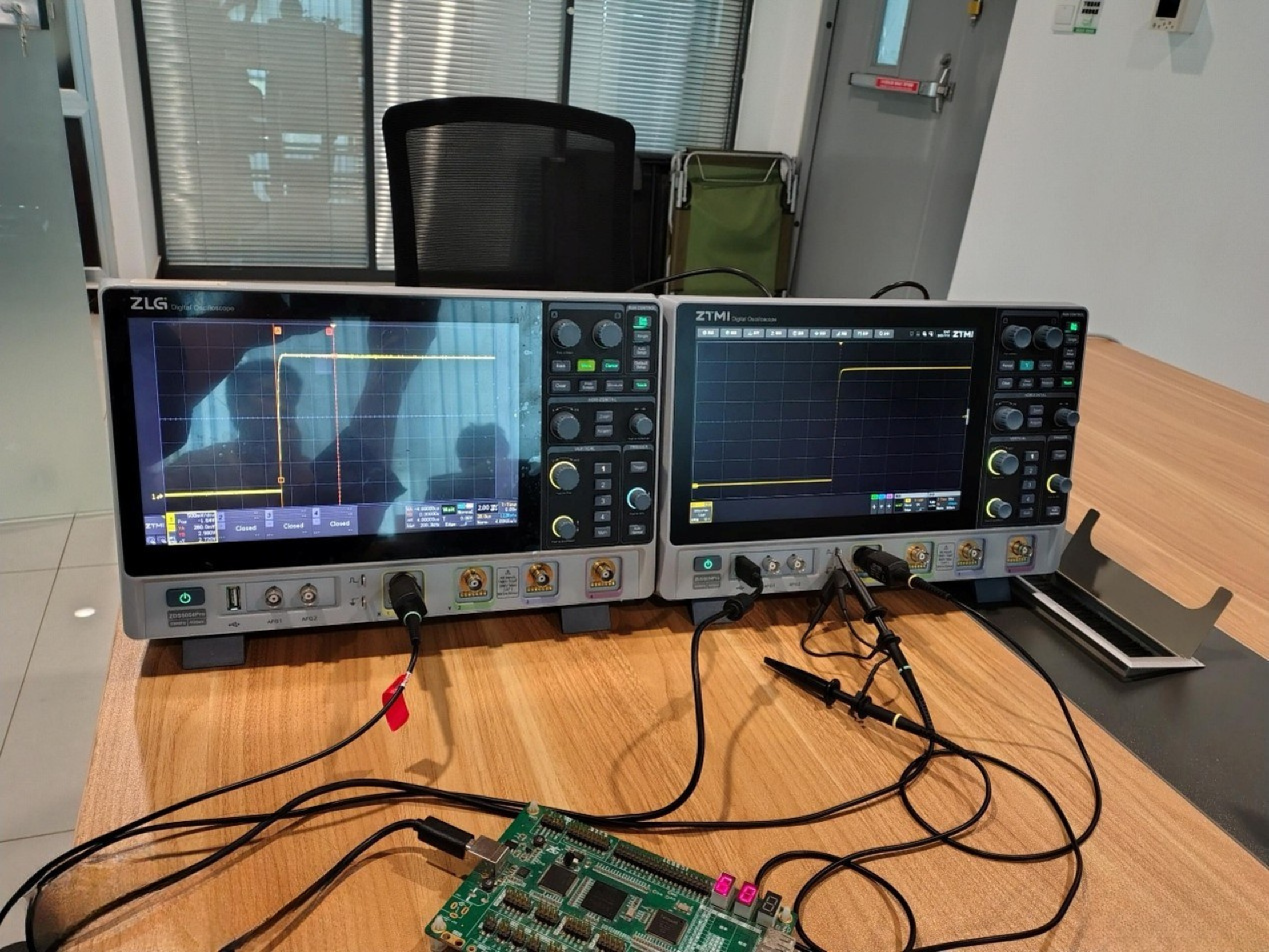

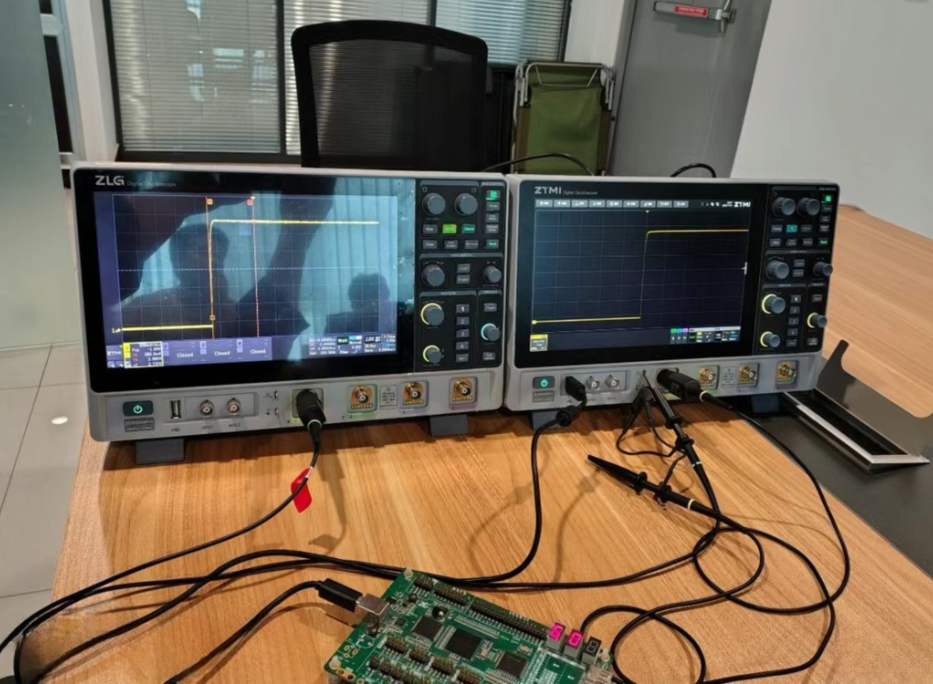

                                                                                    图1   8通道同步标定



 ZUS系列示波器技术优势与性能表现

核心性能指标

触发兼容性：致远仪器任意两台示波器均支持组合触发功能，配置简单便捷；

同步精度验证：相同带宽双机在1KHz测试条件下，时间偏差ΔX=4.8μs，满足客户毫秒级要求。

技术优势

连接简便：仅需一条同轴线缆即可实现完整的触发级联功能；

精度表现：微秒级同步精度满足严苛的行业应用要求；

离线分析：结合致远仪器MTA上位机软件，可加载8通道波形数据并进行时间轴对齐，简明高效；

成本优化：基于现有致远仪器设备，仅需增加一台设备即可实现8通道互联测试能力。

 产业应用前景

ZUS系列示波器的双机互联技术有效解决多通道测试的成本与性能平衡问题，为相关行业提供了实用的解决方案。该技术在储能系统、汽车电子、智能硬件等领域具有良好的应用前景，为企业构建灵活可扩展的多通道测试平台提供了新的技术路径。
